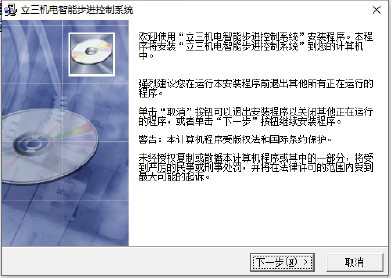

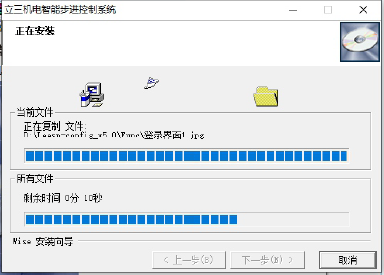

1.2 双击安装文件。图示。点击‘下一步’并选定安装目录，默认安装在D盘。

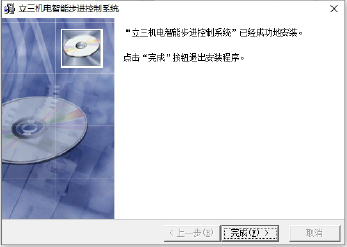

1.3 安装完成。图示。点击确认。
1.4 LEESN上位机介绍。
LEESN上位机版面划分3大块：
工具栏；2. 状态栏；3. 编程调试区；
1.4.1 工具栏 如图：
常用工具：1. 新建工程；打开工程；保存工程。
2. 版面显示。
3. 参数配置。
4. 暂停或启动。

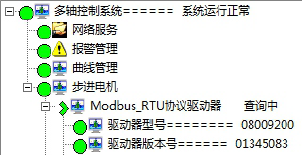

1.4.2 状态栏 如图：
包括工程，工程挂载的驱动器以及每个驱动器通讯和运行状态。

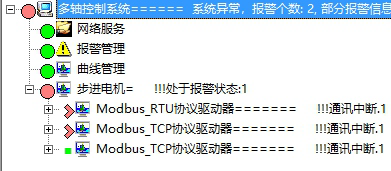

通讯不成功状态下所有挂载状态为红色,所有挂载状态未知。通讯成功所有挂载状态为绿色。

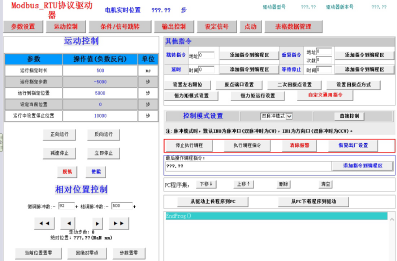

1.4.3 编程及调试区 如图：
集成程序的编辑，驱动器参数及设定，程序下载及读取等
2. 创建新工程
2.1 双击快捷键，图示。打开上位机。
2.2 如果提示启动失败，由于工程文件是空白，可以忽略。点击文件-新建，图示创建新的工程文件。

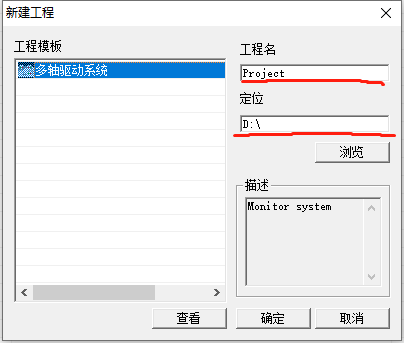

2.3 图示。选择多轴驱动系统，填写工程名（建议使用字母_数字名称），定位选定文件保存位置点击确认，新工程创建完毕。状态栏默认挂载一台Modbud_RTU协议驱动器和一台Modbus_TCP协议驱动器。
3. 单台从机上位机配置
3.1 驱动器2种不同的通讯方式，使用前要单独配置，图示。
3.2 Modbus_RTU。
3.2 .1 Modbus_RTU
Modbus_RTU工业标准的485串口通讯，使用前必须配置串口设置。
状态栏，鼠标右击“Modbus_RTU驱动器”——属性，弹出设置窗。

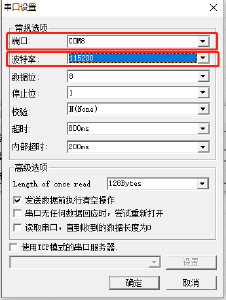

点击“串口设置” 如图：
端口：上位机跟驱动器传输数据端口，务必保证COM口跟电脑指定的COM口一致。
右击我的电脑--属性，在设置管理中查看。
波特率：上位机跟驱动器数据传输速度。驱动器默认115200.其他设置默认即可，点击确认。
3.2 .2 Modbus_TCP。
Modbus_TCP 是标准的Internet多网络通信协议。

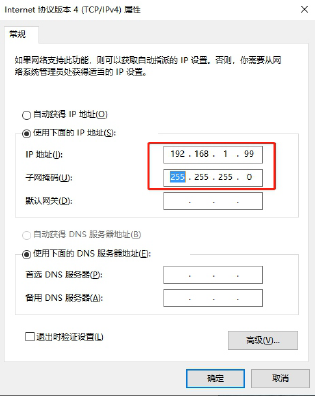

首先电脑IP地址设置。为避免通讯冲突，电脑IP地址修改为其它地址段，右键“网络”-属性修改TCP/IPv4,192.168.1.99,子网掩码255.255.255.0 确定. 如图：
3.2 .3 Modbus_TCP配置。
状态栏，鼠标右击“Modbus_TCP驱动器”——属性，弹出设置窗。

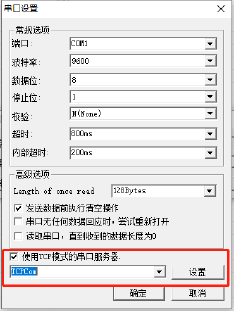

点击“串口设置” 图示：
勾选“使用TCP模式”,选中TCPCOM模式，点击设置，如右下图第一个驱动器设定IP起始地址：192.168.1.1
端口：502,其它默认即可点击确定。
4. 多从机上位机配置
多从机运行，串口设置步骤同单驱动器设置一样，不再赘述。添加多从机步骤如下。
4.1 Modbus_RTU 多从机设置。
4.1.1 右键“步进电机”-选择添加设备向导，如图：
弹出添加设备对话框，如下图：
下图 选Modbus_RTU协议驱动器,可增减数量， 如图再增加4台寄存器,最终工程一共有5台从机。
4.1.2 地址设置：
所有从机的串口一样并保持跟电脑串口一致，2种从机地址设置：
1.分别点击菜单栏参数设置和显示按钮，选中需要修改地址的从机，如图：

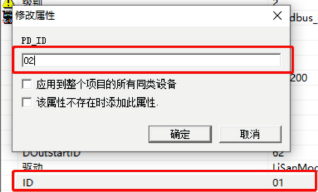

双击"ID"修改从机地址，点击确定。依次设置不同从机地址，并确认。
2.操作界面设置，图示：
点击”修改”弹出对话框，图示：
根据实际需要修改驱动器从机地址，确认即可。

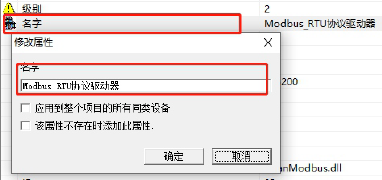

4.1.3 从机名称修改。工程中方便对从机管理，从机可以修改不同的编号或名称。从机地址设置状态，双击“名字”，修改成实际需要的编号或名称，确认即可，如图：
4.2 Modbus_TCP 多从机设置
4.2.1：右键“步进电机”--添加设备向导，如图：

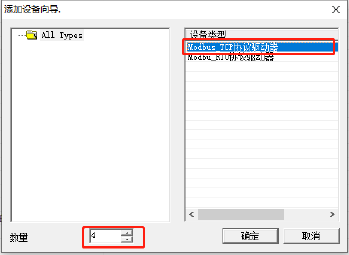

弹出添加设备对话框，选中“Modbus_TCP协议驱动器” ，修改添加的数量后确认即可。
最终添加4台TCP从机，工程一共有5台TCP从机。
图示：
4.2.2 Modbus_TCP 多从机IP地址设置：

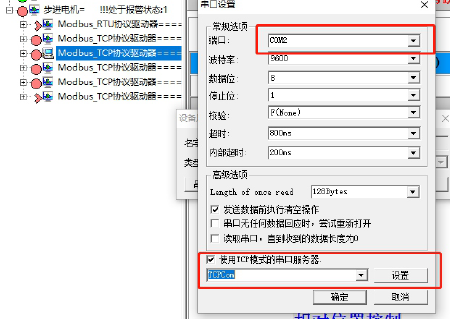

右键指定从机--属性，点击串口设置 弹出对话框 。
不同从机分别选用不同的COM端口并勾选使用TCP模式的串口服务器，选中TCPCOM,点击设置。
TCP端口一致:502，填写IP地址，其它默认，确认即可。

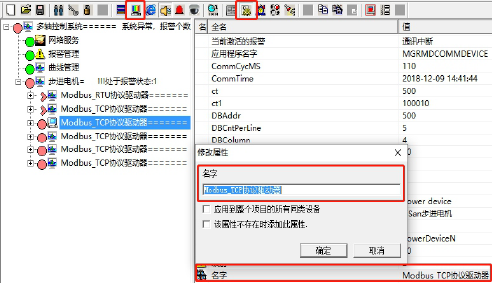

4.2.3 Modbus_TCP 多从机为了区分管理不同驱动器，从机名可以修改成不同的名称或编号
点击菜单栏“显示器”--“系统参数”弹出从机参数设置菜单，双击“名字”修改成需要的名字或是编号，确认即可。
4.3 多从机其它设置
4.3.1 删除不需要的从机

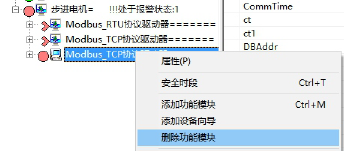

可以删除多余从机，简化界面管理。选择要删除的目标从机，右键弹出对话框，点击 “删除功能模块”即可。
4.3.2 暂时不需要的从机可也以暂停处理，以减少不必要的系统扫描时间。
选中目标从机，菜单栏点击“暂停”，同样操作重新启动，点击确认即可。不同点是暂停数值最大，启动时数据为0。图示：

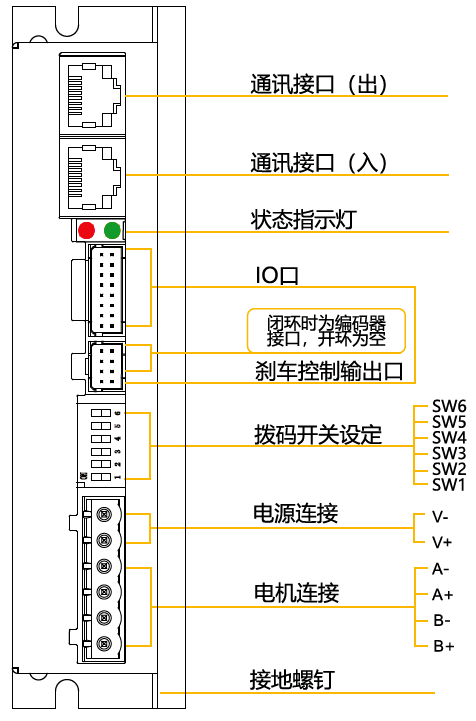

4.3.3 Modbud_RTU 驱动器多从机连接方式。驱动器通信接口如图：
通讯接口（入）：1#机与上位机通讯输入口；2#及后续驱动器此接口为上级通讯接口（出）的接入口；
通讯接口（出）：单机情况可以跟通讯接口（入）同用；多台从机时为下一台从机信号输出口。
4.3 驱动器与PLC或触摸屏通讯。
不同PLC或触摸屏的定义会有差别，不是文章重点，此处暂时不做论述。支持工业标准的Modbus_RTU通讯485协议的PLC或触摸屏均可以正常与驱动器通讯,实现实时对驱动器的控制。只需要通讯地址设置+1即可。
通讯模式寻址设置: PLC或触摸屏支持485通讯寄存器基址+驱动器寄存器地址+1，累计相加即时PLC或上位机需要通讯的对象寄存器地址，按照通讯格式填写数据格式即可。如某PLC 支持485通讯功能基址是40001，驱动器波特率寄存器地址9，则上位机通讯指令地址：40001+9+1=40011（十进制），按照格式将指定波特率写入驱动器即可。
未完待续.......
如遇其他问题，请联系我司工程师！
