为降低设计的复杂性和减少成本,选择合适的电机是很重要的。



以下是选择电机的2个简单步骤。

第一步:电机尺寸选择(力的需求)

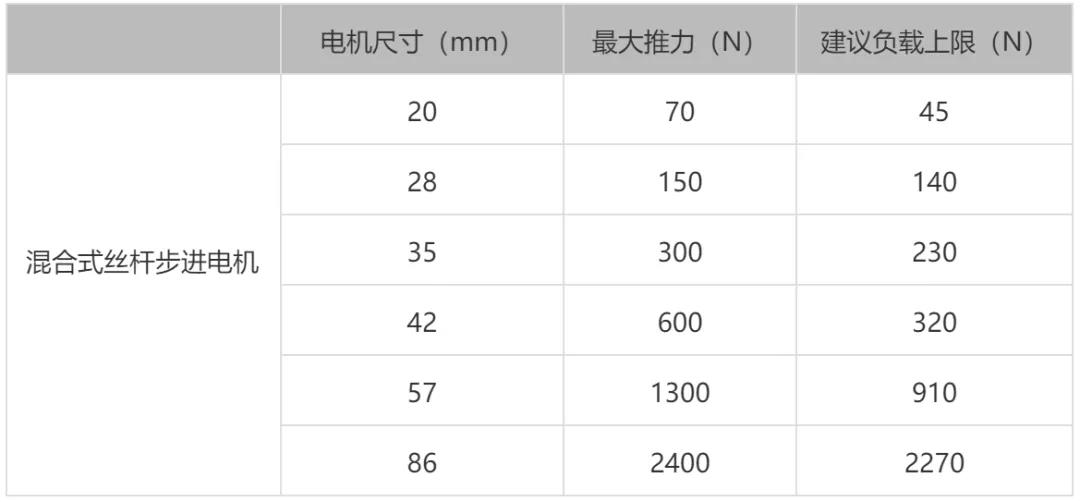

下列图表描述了电机尺寸大小与最大推力,及负载上限数值:

丝杆电机选型指南

随着电机尺寸的增加,电机的输出推力相应增加。



第二步:导程选择(力量和速度的需求)

在根据推力选择合适的电机和尺寸后,选择合适的导程还要考虑速度和加速度。

丝杆步进电机的速度与推力成反比关系,即增加电机的运行速度,则会相应减少电机的推力。为完善电机/丝杆的选择数据,请参考不同电机尺寸的速度/推力曲线。



尽管这两个步骤为电机/丝杆的选择提供了一个基础,但其他变量也必须考虑:

工作周期、系统寿命、环境因素、重复定位精度、可接受的背隙、加速/减速需求、驱动条件、水平或者垂直安装



由于许多变量会影响到电机选型,所以在选型时,强烈建议用户在确定方案前,进行实际测试。



注:本目录只提供粗略的选型参考,最终方案确定,请进一步联系本公司销售工程师。
