ECD86低压直流伺服驱动器体积小巧,安装简便,调试简单方便,可修改编码器线数及电机极对数,对各类电机的适应性强。用户可通过调试软件轻松实现系统参数的设置。系统电源采用宽范围电压输入,工作稳定可靠。


       多个驱动器工作时可共用一个电源,为客户节约更多的成本。适合驱动电压AC18-80V(推荐使用直流48V,匹配电机的额定电压),功率在400W及以下的直流伺服电机。

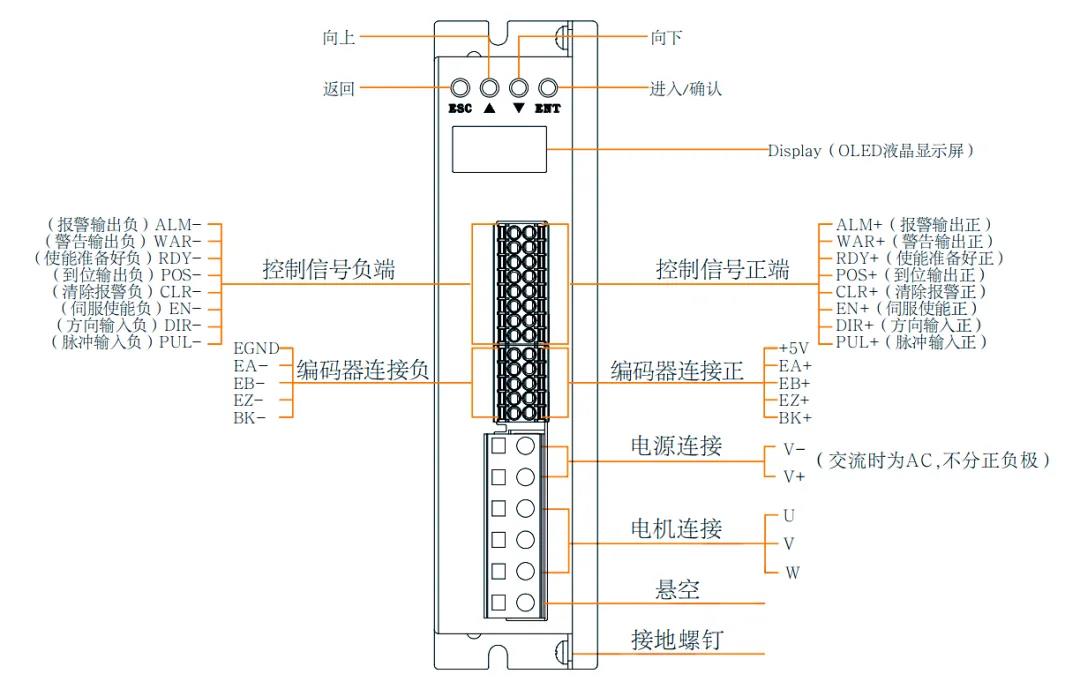

    伺服驱动器结构图
             (产品示意图)

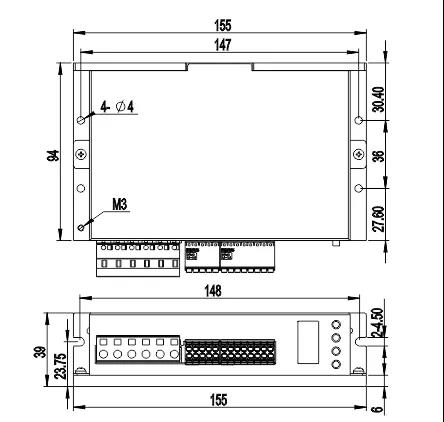

伺服驱动器安装图
    (机械安装图)




       驱动算法采用FOC磁场定向控制技术和SVPWM空间矢量调制算法,稳定可靠,可通过显示屏便捷修改电机参数适配各种不同规格的电机,内置电子齿轮,可根据用户需要进行功能定制,可集成简单的控制功能。


    产品特点
    1、交直流通用:支持24~110VDC,最大可接80VAC。
    2、可扩展为通信版:可支持Modbus485、Canopen、Ethercat等。
    3、省线:采用单圈绝对值编码器,上电可获取电机转子位置,无需UVW信号。
    4、编码器线数可调:4096种编码器线数,满足不同客户的需求。
    5、带数显:带有OLED显示屏,支持用户使用显示屏快捷修改控制参数及显示基本  信息。

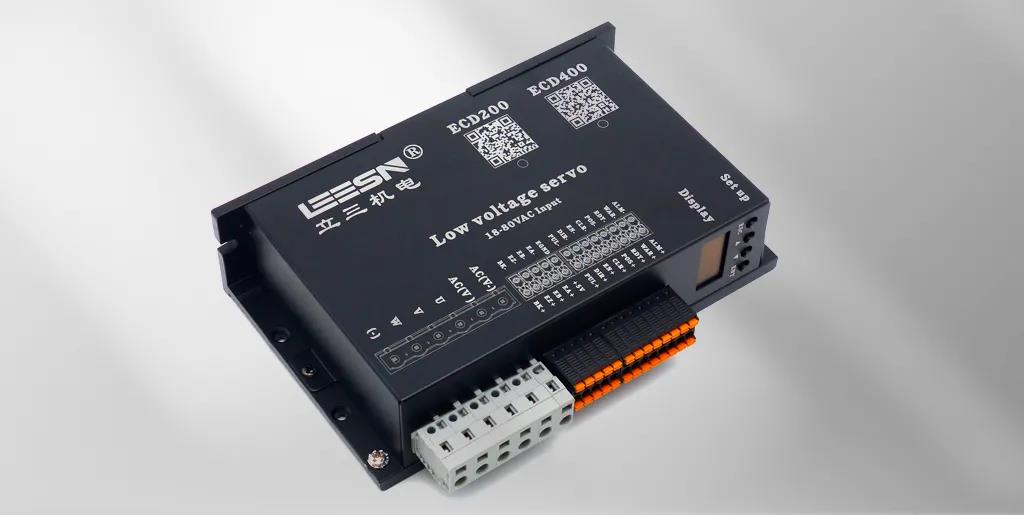

伺服驱动器示意图



  适用领域


       各类电子加工设备、产线传送装置、医疗设备、仪器仪表、精密测试设备、通道闸门控制、AGV/RGV、直角坐标机器人、伺服定长定位、车库阻拦控制、设备上下料装置、设备辅助运动装置、抓取及搬运机械装置、喷绘机、写真       机、家庭及办公自动化装置等。


       典型应用:主要用于雕刻机,特种工业缝纫机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、点胶机、螺丝机等自动化设备和仪器。
